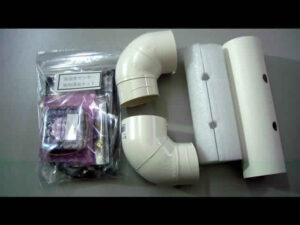

温湿度センサオプション（内気象ノード用）は、Arsprout DIYキット３内気象ノードに組み付けて使うセンサオプションです。DIYキットのオプションまたは保守部品として販売しております。センサオプション単体の販売は致しておりません。ご了承ください。

取り付け方や部材を詳しく知りたい方は、ArsproutDIYキット３内気象ノード制作マニュアルの「温湿度センサオプションの取り付け」をご覧ください。

また、センサの詳細については、各メーカーのデータシートをご覧ください。センサの型番は制作マニュアルの部品一覧をご覧ください。

注意点

• 農薬散布をする際は、ノードを停止してノードを袋（ゴミ袋等）で覆ってください。^※1
  強制通風筒内は空気が循環する様になっており、筒内の温湿度センサが農薬によって故障する可能性があります。^※2
  簡易的な対策としては、強制通風筒の左右（または強制通風筒自体）を袋で覆う方法もあります。
• ミスト吹き出し口の近くには設置しないでください。
  強制通風筒内は空気が循環する様になっており、筒内の温湿度センサ基盤が腐食し故障する可能性があります。^※2

※1：起動中ノードを袋で覆うと袋内が高温になります。計測温度を元に制御ノードと連携して天窓操作などを行っている場合は、誤作動の危険がある為ノードを停止することを推奨しています。
※1：自己責任の上ではありますが、温湿度センサをタイベックなどの浸透性シートで覆い、強制通風筒内へ入れる方法もあります。
※2：強制通風筒にはフィルターがついていますが、筒内へ薬剤やミストが入り込む可能性があります。

機能概要

名称	概要

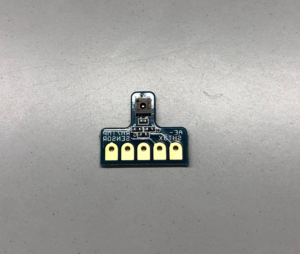

温湿度計測	温度と湿度の計測を行います。UECS-Pi側では、温度、相対湿度、絶対湿度、露点、飽差の計測となります。温湿度センサはI2C通信で内気象ノード基板と通信を行います。温湿度センサの電源は3.3Vです。

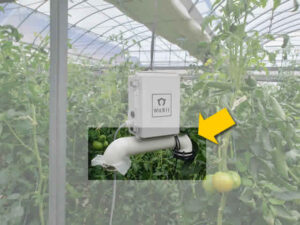

強制通風式	強制通風筒内部に温湿度センサを設置する事で、より正確な温度を計測します。強制通風筒の少し詳しい話はこちら。
ファン回転状態確認	ファン側からパルス信号で回転数を出力し、UECS-Pi内部でファン回転状態を確認し、ベアリング摩耗などによるファン回転状態の変化を検知します。パルスファンはパルス（矩形波）を1回転で2度、内気象ノード基板に対して出力します。パルスファンの定格回転速度/分は3100回転です。電源は5Vです。
その他	なし。
